UNIVERSIDADE REGIONAL DO NOROESTE DO ESTADO DO RIO GRANDE DO SUL

DEPARTAMENTO DE FÍSICA, ESTATÍSTICA E MATEMÁTICA

GEOGEBRA

Tânia Michel Pereira

Juliane Sbaraine Pereira Costa

Ijuí, outubro de 2010.

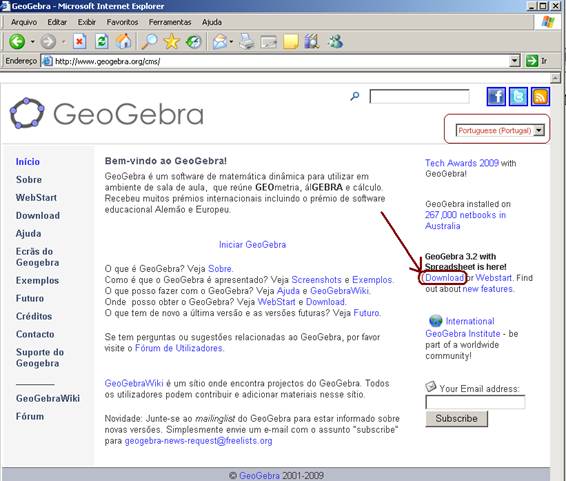

Para acessar a página do Geogebra na internet, acesse o link http://www.geogebra.org/cms/. Caso este link não funcione, copie o endereço e cole-o na barra de endereços do seu navegador da internet.

Na página que abre, selecione o idioma e a opção de Download.

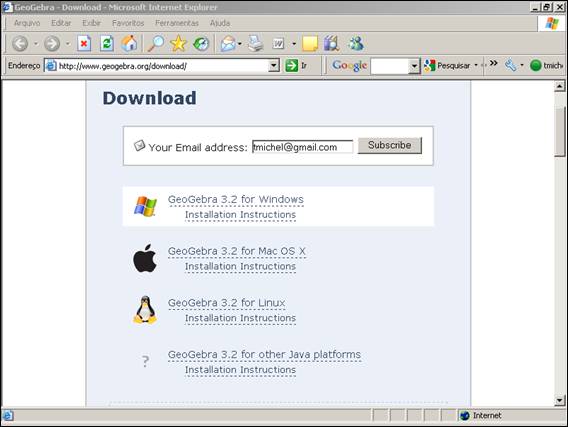

Selecione o sistema operacional para o qual você deseja o Download. Escreva seu e-mail no local selecionado.

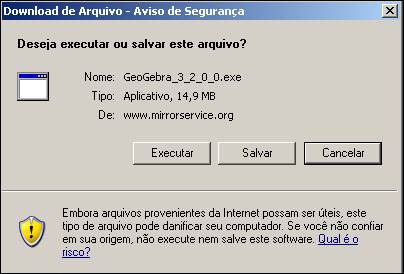

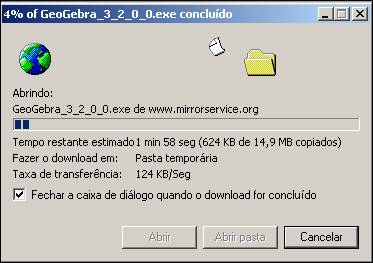

Clique em salvar.

Clique em executar.

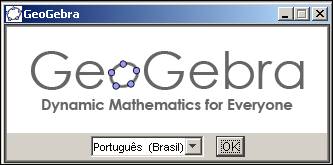

Selecione novamente o idioma.

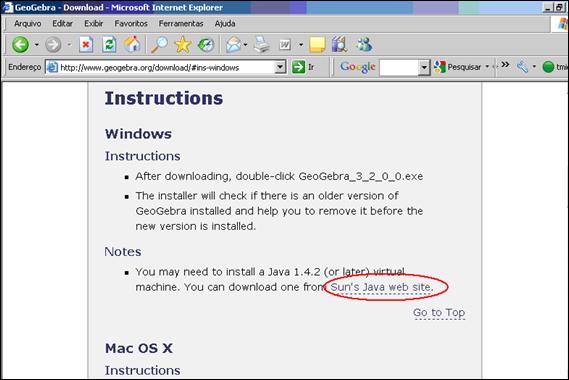

Caso você não tenha instalado o aplicativo Java no seu computador, o GeoGebra não funcionará perfeitamente. Para fazer o download do Java, clique no link indicado.

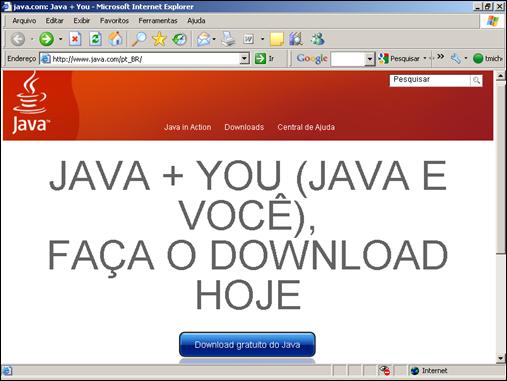

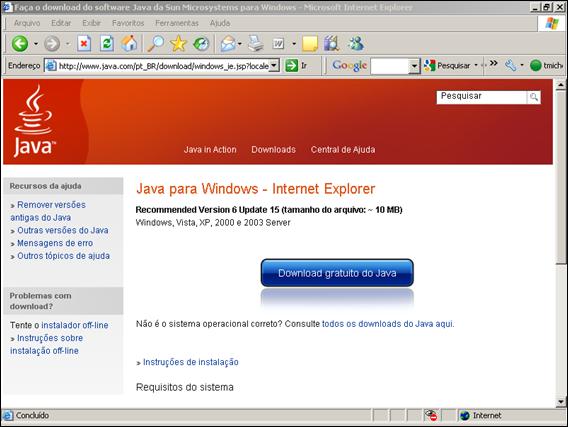

Clique no botão “Download gratuito do Java”.

Clique novamente no botão “Download gratuito do Java”.

Espere a instalação.

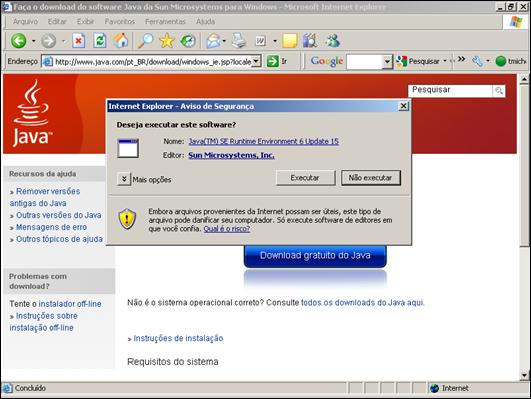

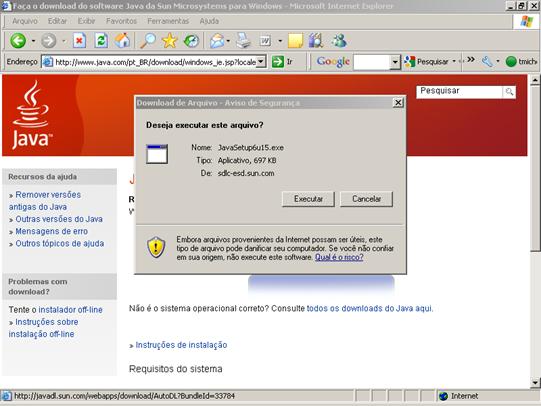

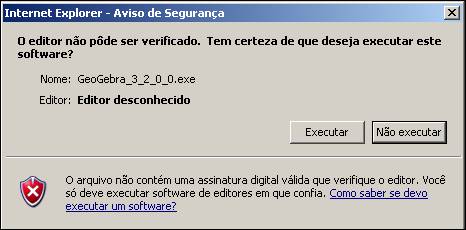

Clique em Executar.

Clique em Executar.

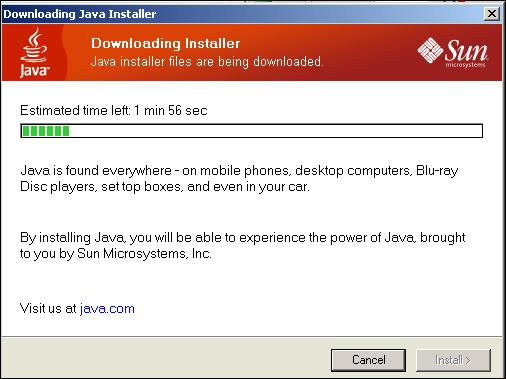

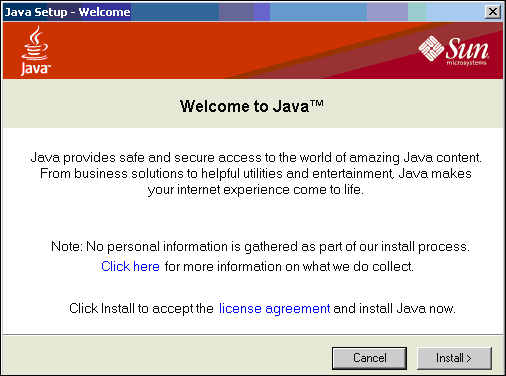

Clique no botão Install>.

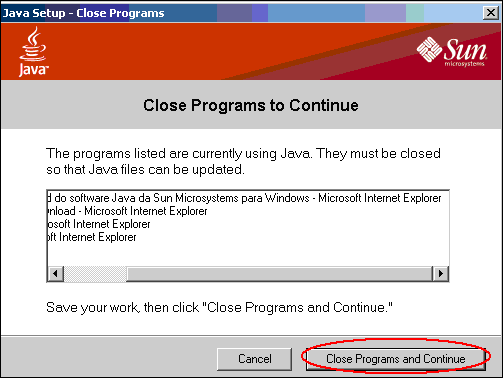

Clique no botão indicado.

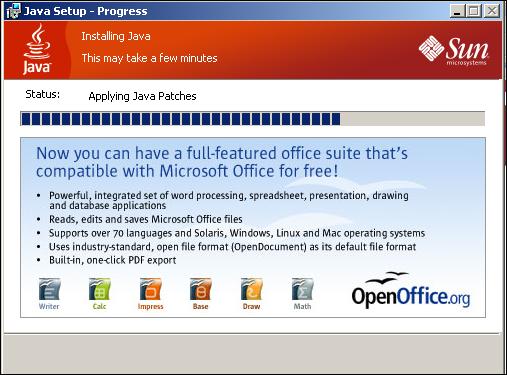

Espere a instalação completa.

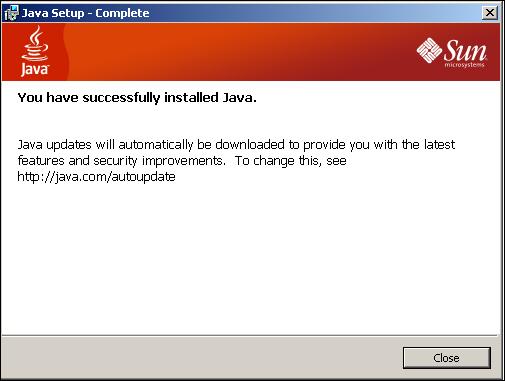

Clique no botão “Close”.

O GeoGebra é um software que combina geometria e álgebra.

Para iniciar o GeoGebra, dê um clique duplo no ícone, que indica o GeoGebra.

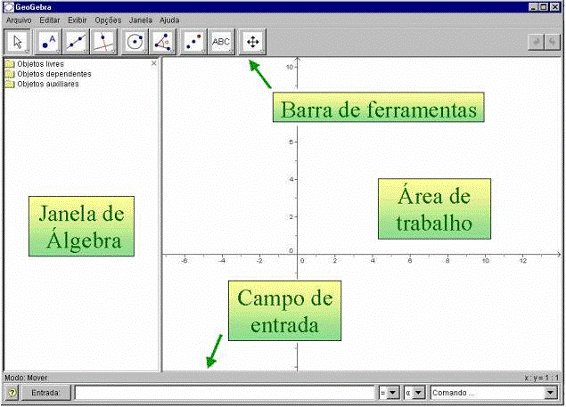

Iniciando o GeoGebra, aparece a janela representada abaixo. Por meio das ferramentas de construção na barra de ferramentas você pode fazer construções na área de trabalho com o mouse. Ao mesmo tempo as coordenadas e equações correspondentes são mostradas na janela de álgebra. O campo de entrada de texto é usado para escrever coordenadas, equações, comandos e funções diretamente e estes são mostrados na área de trabalho imediatamente depois pressionando a tecla Enter.

Para acionar um botão, é necessário que SEMPRE seja clicado no canto inferior direito do botão que se deseja acionar.

Construção de Objetos

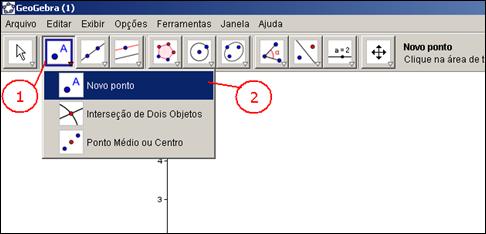

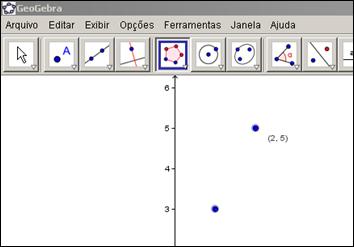

Para construir pontos, selecione . Você poderá então construir um ponto clicando na posição desejada da janela.

Criar outros objetos que não sejam pontos é feito normalmente selecionando o item apropriado do menu e em seguida, para polígonos regulares ou para polígonos irregulares.

Se você optar por , você deve selecionar dois pontos, que definirão o comprimento do lado do polígono.

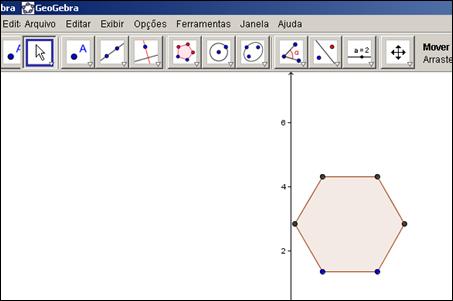

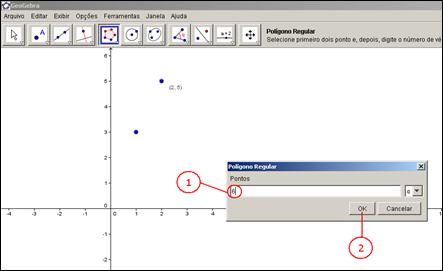

Será acionada uma janela, onde você deve escrever no local indicado o número de lados do polígono e clicar no botão “OK” para confirmar.

Para construção de polígonos irregulares, você deve clicar sobre os vértices do polígono. Para fechar o polígono, é preciso clicar no primeiro ponto (o primeiro ponto deve coincidir com o último).

Você poderá desfazer os objetos descritos e/ou refazer ações, clicando respectivamente sobre os botões e .

Selecionando Objetos

Para selecionar objetos, é necessário que você clique sobre o botão e em seguida sobre o objeto selecionando-o. Clicando simplesmente num objeto, fará com que esse objeto fique selecionado, retirando a seleção de outros objetos previamente selecionados.

Ao clicar e arrastar você pode selecionar vários objetos ao mesmo tempo.

Movendo Objetos

Para mover os objetos, você precisa primeiro selecioná-los.

Quando os objetos que você deseja mover estiverem selecionados, você poderá começar a movê-los clicando no botão esquerdo do mouse e arrastando qualquer um deles. Quando terminar, basta soltar o botão esquerdo do mouse.

Apagando Objetos

A remoção de objetos é feita, selecionando-os e pressionando a tecla Delete ou selecionando-os e pressionando Editar>>Apagar.

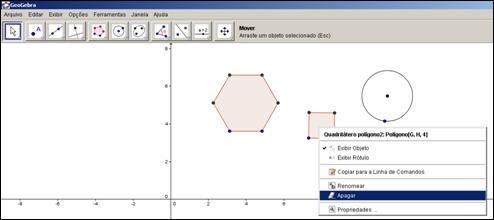

Clicando com o botão direto em um objeto e selecionando a opção , o objeto também é descartado.

Mostrando e Ocultando Objetos

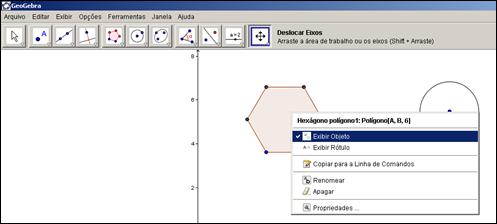

No GeoGebra, os objetos podem ser ocultos. Isto é feito clicando com o botão direito do mouse sobre o objeto e selecionando a opção .

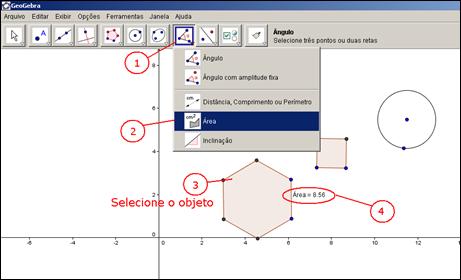

Atribuindo área

Para atribuir área a objetos, selecione o botão e em seguida .

Selecione o objeto que deseja saber a área.

A aparência dos objetos (cores, espessura da reta,...) pode ser alterada facilmente: use o botão direito do mouse, clique no objeto e escolha “Propriedades” a partir do menu contextual.

No menu “Exibir”, eixos e malha podem aparecer e desaparecer da janela algébrica.

Altere a posição da área de trabalho, escolhendo o modo “Deslocar eixos” e simplesmente use o mouse para arrastá-los.

O menu “Exibir – Protocolo de Construção“ fornece uma tabela listando todos os passos que você tomou fazendo sua construção. Ele serve para revisar a construção passo a passo utilizando as teclas de seta, e também modificar a ordem dos vários passos posteriores (veja o menu “Ajuda” do protocolo de construção). Além disso, você pode usar o menu “Exibir” para mostrar ou esconder colunas indesejadas.

Na seção “Entrada geométrica” no menu “Ajuda” você pode encontrar mais informações sobre construções com o mouse.

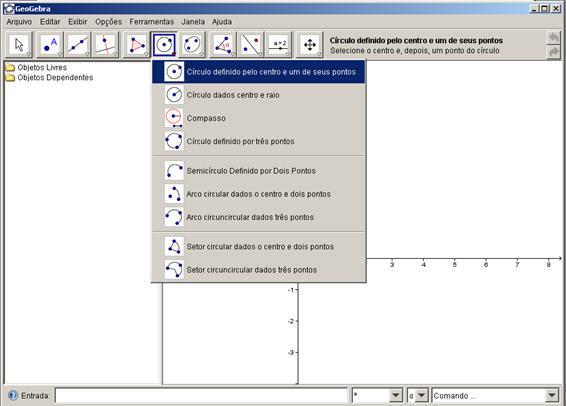

Para construir um círculo, escolha a opção Círculo definido pelo centro e um dos seus pontos.

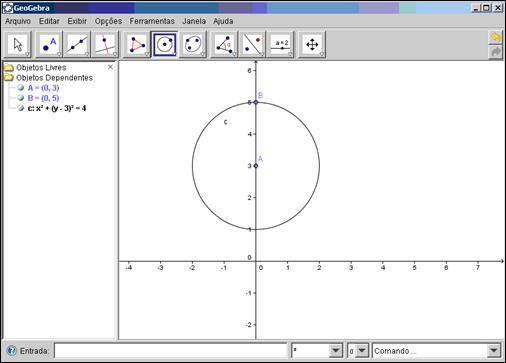

Clique sobre dois pontos. Ao clicar no segundo ponto, o círculo será formado.

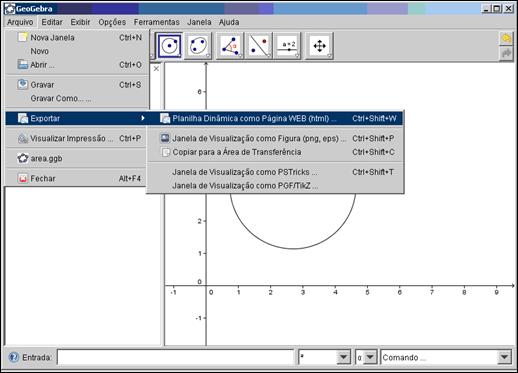

Para salvar arquivos e continuar trabalhando com eles em outros momentos, selecione Exportar>>Planilha Dinâmica como Página WEB (html).

Preencha o título do documento no local indicado.

Escolha o local em que o arquivo deve ser salvo, bem como o nome do arquivo. Observe que a extensão do arquivo deve ser html.

Para abrir o arquivo, salvo como página da Web, você deverá permitir o conteúdo bloqueado.

Clique em Sim.

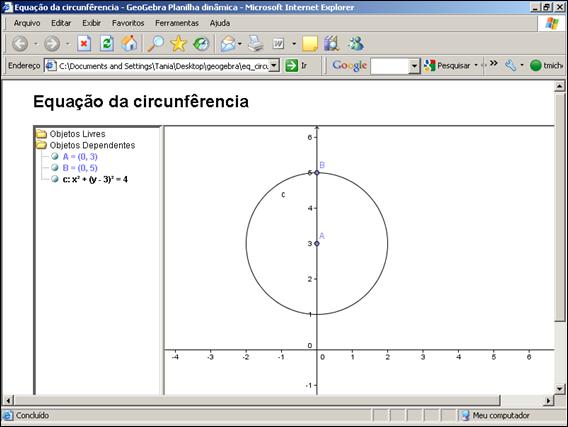

O arquivo salvo previamente, está pronto parta ser utilizado e/ou modificado.

Exemplos de construção no geogebra

Exemplo 1- Construção de um retângulo:

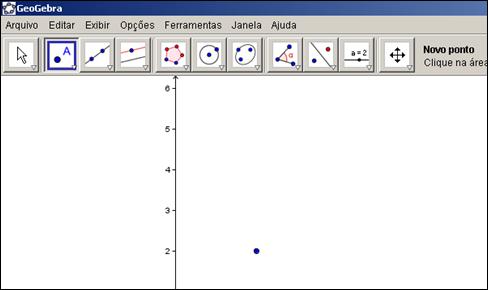

a) Construa um ponto, clicando sobre o botão >>.

Clique sobre o local que deseja o ponto.

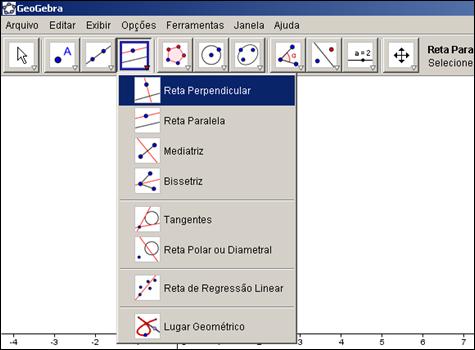

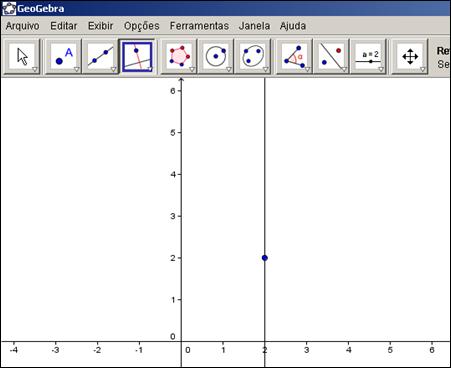

b) Construa uma reta perpendicular ao eixo das abscissas (eixo x), clicando sobre , em seguida selecione a opção .

Selecione o ponto construído no item “a”e depois sobre o eixo das abscissas.

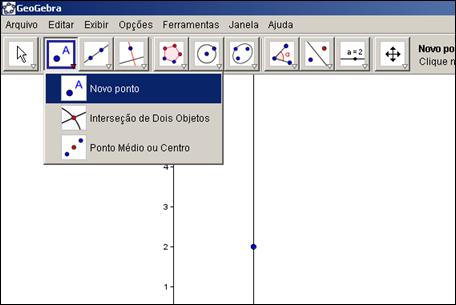

c) Construa um ponto sobre a reta construída no item “b”, selecionando e em seguida, .

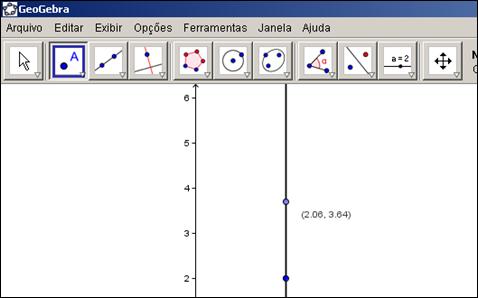

Clique sobre a reta construída no item “b”.

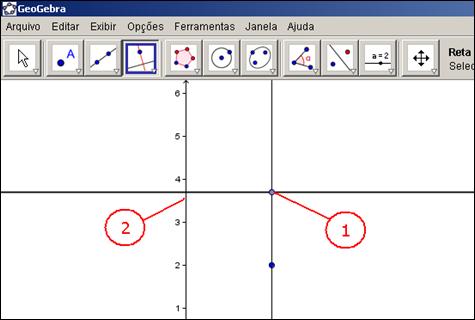

d) Construa uma reta perpendicular a reta construída anteriormente (item b), clicando sobre , em seguida selecione a opção .

Selecione o ponto construído no item “c” e em seguida o eixo das ordenadas (eixo y).

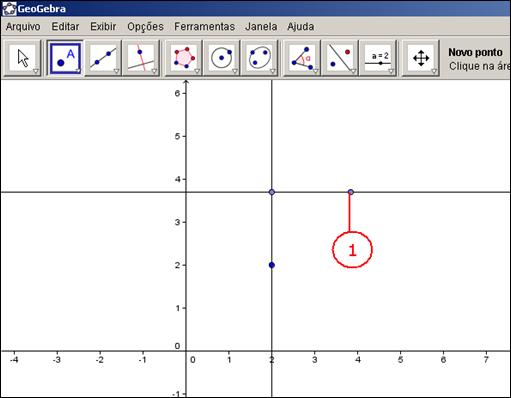

e) Construa um ponto sobre a reta criada anteriormente (item d), selecionando e em seguida, . Clique sobre a reta para traçar o ponto.

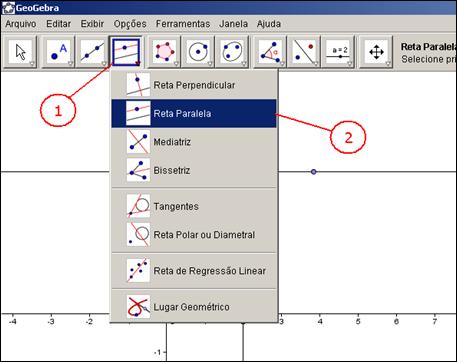

f) Construa uma reta paralela a reta construída no item “b”, clicando sobre , em seguida selecione a opção.

Selecione o ponto construído no item “e” e depois clique sobre a reta construída no item “b”.

Você deve ter obtido uma imagem semelhante a seguinte:

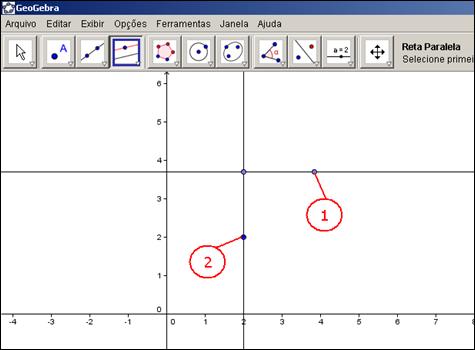

g) Construa uma reta paralela a reta construída no item “d”, clicando sobre , em seguida selecione a opção.

Selecione o primeiro ponto que você construiu e depois clique sobre a reta construída no item “d”.

h) Neste instante você deverá ter três vértices do retângulo já definidos.

Para definir o quarto vértice, faça-o através do ponto de interseção, selecionando e em seguida, .

Clique sobre cada as retas que definem o quarto vértice, ou diretamente sobre a intersecção.

i) Neste instante, os quatro ângulos retos já estão definidos. Basta construir o polígono que passa pelos vértices construídos nos itens anteriores. Selecione e em seguida . Clique exatamente sobre os pontos já definidos. Para fechar o polígono, é preciso clicar no primeiro ponto novamente.

j) Para ocultar os objetos auxiliares (retas) utilizados na construção que garantem os ângulos retos do retângulo, acione a ferramenta e clique sobre cada uma das retas com o botão direito e selecione.

k) Para inserir os ângulos do objeto, selecione o botão . Selecione três vértices consecutivos do retângulo. O ângulo será colocado entre o primeiro e o terceiro vértice selecionado.

Exemplo 2: Construção de um trapézio

1) Abra o Geogebra

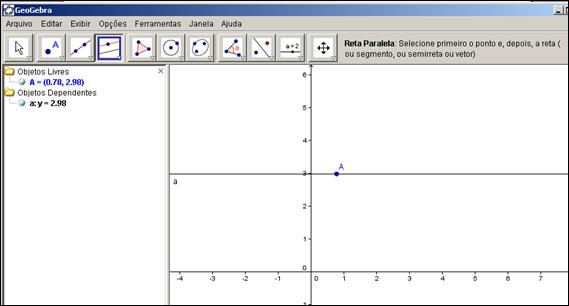

2) Construa uma reta paralela ao eixo x, clicando sobre , em seguida sobre a opção. Clique sobre o eixo x e em seguida sobre um ponto por onde deseja que passe a reta.

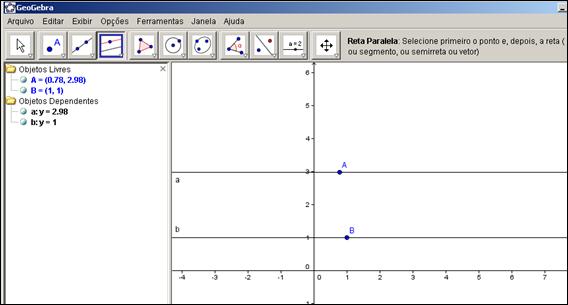

3) Construa uma reta paralela a reta construída no item 2. Para isto, clique sobre , e em seguida selecione a opção. Clique sobre a reta construída no item 2 e em seguida clique sobre um ponto onde deseja que passe a nova reta.

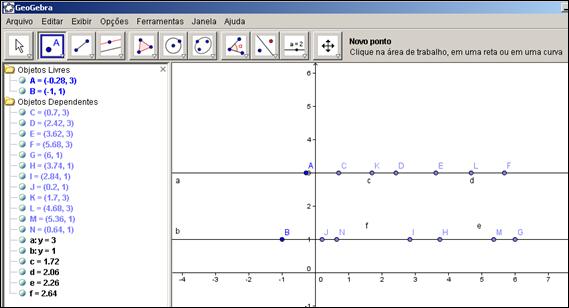

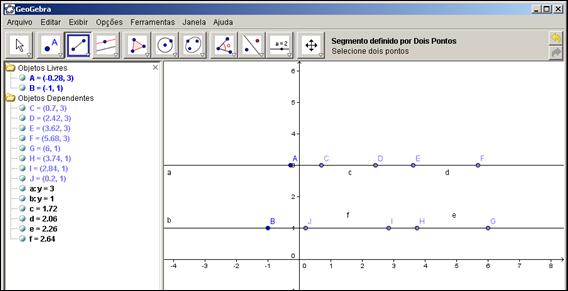

4) Construa dois segmentos de reta não consecutivos sobre cada uma das retas. Para isto, clique sobre e em seguida . Clique sobre quatro pontos distintos em cada reta para definir estes segmentos.

5) Coloque um ponto no meio de cada um dos segmentos de reta construídos no item 4. Para isto, clique no botão e em seguida . Clique sobre cada um dos segmentos de reta (cuidado: não clique sobre as extremidades dos segmentos).

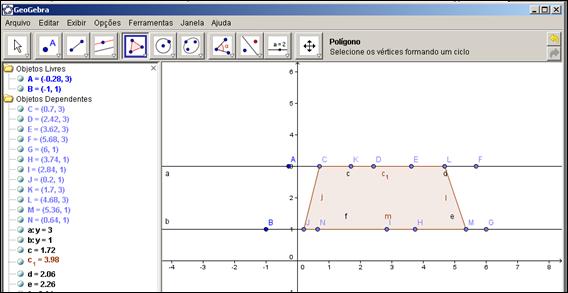

6) Para construir o trapézio que passa pelos pontos construídos no item 5, selecione e em seguida . Clique exatamente sobre os pontos definidos no item 5. Para fechar o polígono, é preciso clicar no primeiro ponto novamente.

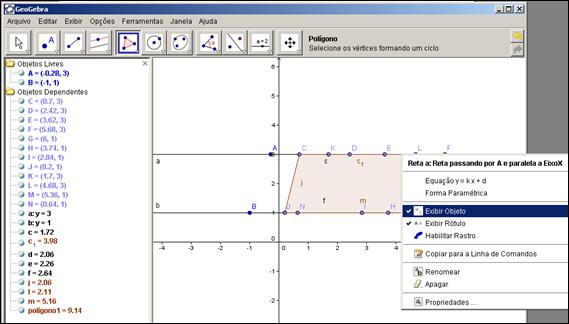

7) Para ocultar os objetos auxiliares (pontos, retas e segmentos de retas) utilizados na construção, acione a ferramenta e clique sobre cada um destes com o botão direito do mouse e selecione.

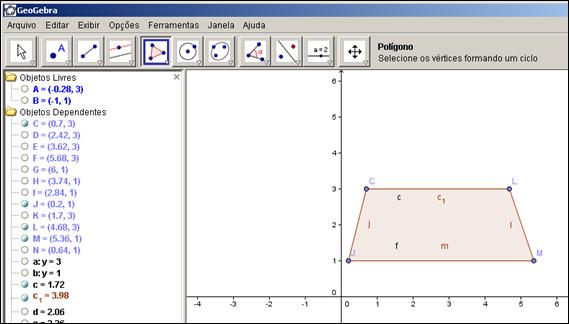

8) Veja como deve ter ficado o trapézio depois de pronto.

Exemplo 3: Construção de um paralelogramo

1) Abra o Geogebra

2) Construa um ponto livre A, clicando em e depois em . Em seguida clique sobre a tela.

Caso não apareça o rótulo sobre o ponto (isto é, caso não apareça A), clique com o botão direito do mouse sobre o ponto e selecione a opção .

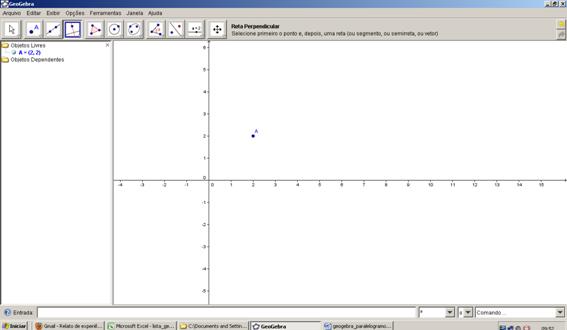

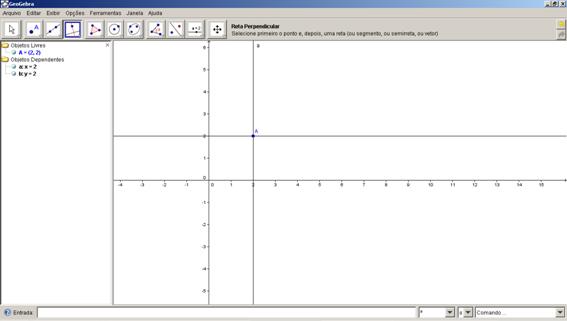

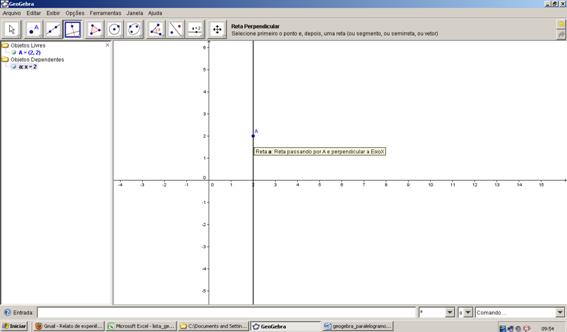

3) Construa uma reta perpendicular ao eixo x, que passe em A. Para isto, clique em e selecione a opção . Clique sobre o eixo x e em seguida clique no ponto A. Esta será a reta “a”.

4) Para que apareça o nome da reta, clique com o botão direito do mouse sobre esta e selecione a opção .

5) Construa uma reta perpendicular ao eixo y, que passe em A. Para isto, clique em e selecione a opção . Clique sobre o eixo y e em seguida clique no ponto A. Esta será a reta “b”.

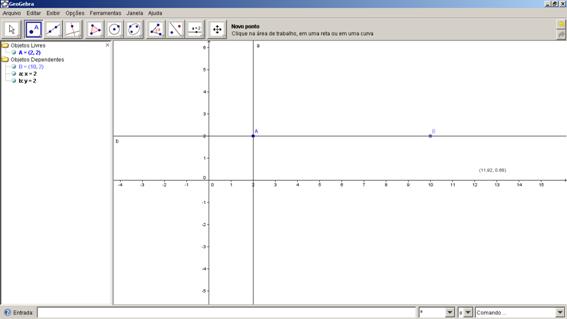

6) Construa um ponto B sobre uma reta, clicando em e depois em . Em seguida clique sobre a reta.

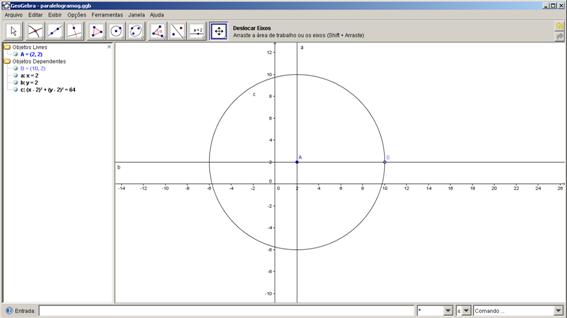

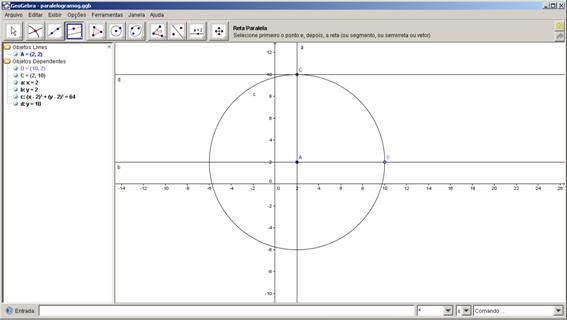

7) Construa um círculo, com centro em A e que passe em B. Para isto, clique em e em seguida . Clique no ponto A e em seguida no ponto B.

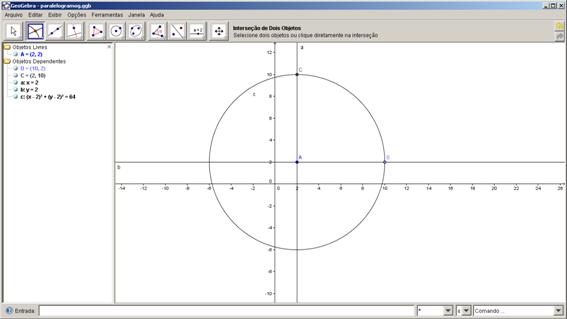

8) Faça a intersecção entre a reta “a” e o círculo, clicando em e logo em seguida clicando sobre a intersecção da reta “a” e o círculo. O ponto de intersecção será chamado C.

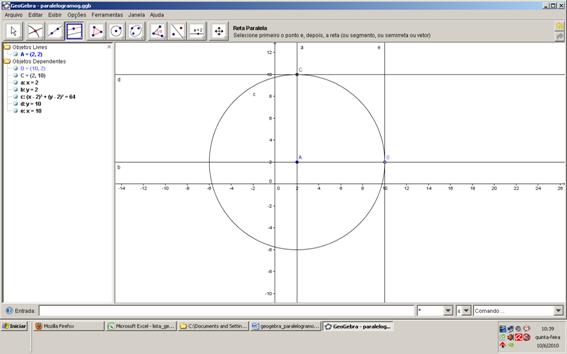

9) Construa uma reta paralela a reta “b”, que passe no ponto C. Para isto, clique em e selecione a opção . Clique sobre a reta “b” e em seguida clique no ponto C. Esta será a reta “d”.

10) Construa uma reta paralela a reta “a”, que passe no ponto B. Para isto, clique em e selecione a opção . Clique sobre a reta “a” e em seguida clique no ponto B. Esta será a reta “e”.

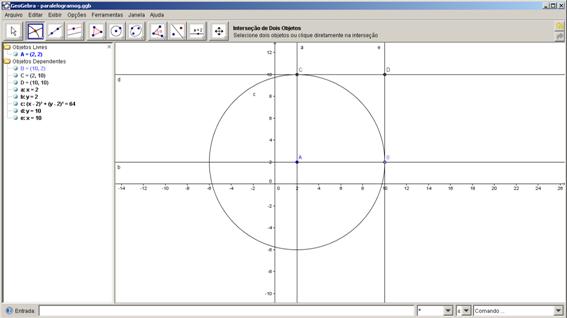

11) Faça a intersecção entre as retas “d” e “e” clicando em e logo em seguida clique sobre a intersecção destas retas. O ponto de intersecção será chamado D.

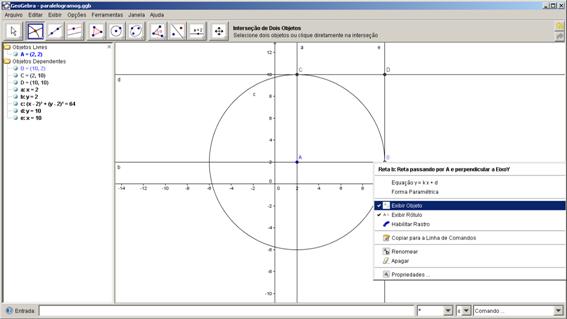

12) Esconda todos os objetos auxiliares utilizados até agora, deixando visível apenas os pontos A, B, C e D. Para isto, clique sobre cada um destes objetos com o botão direito do mouse e escolha a opção .

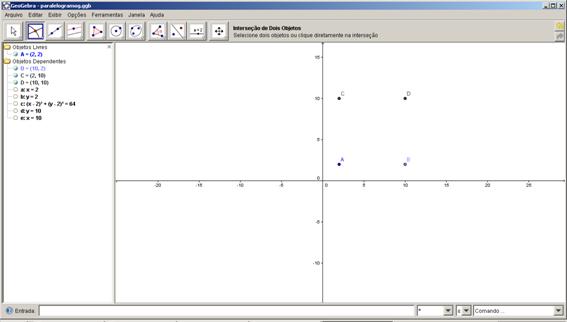

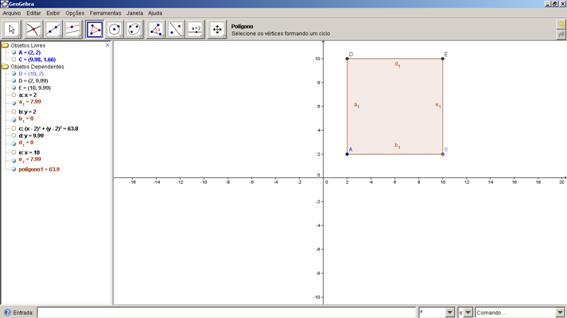

A tela deverá ficar similar a figura a baixo.

13) Construa um polígono sobre os pontos ABDC, selecionando a opção e em seguida . Clique exatamente sobre os pontos ABDC. Para fechar o polígono, é preciso clicar novamente no primeiro ponto clicado.

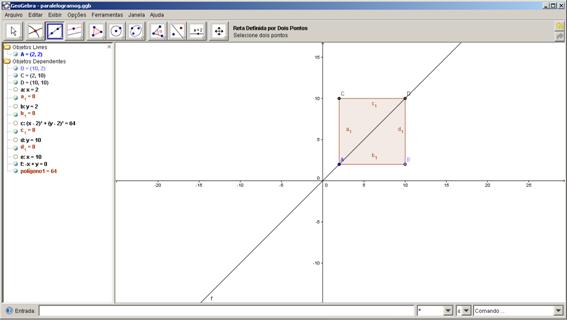

14) Construa uma reta que passe pelos pontos A e D. Para isto, clique em e clique sobre os pontos A e D respectivamente. Esta será a reta “f”.

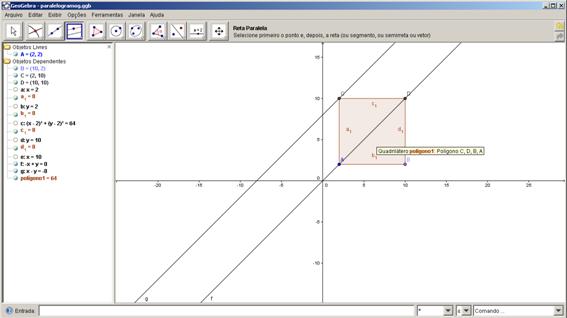

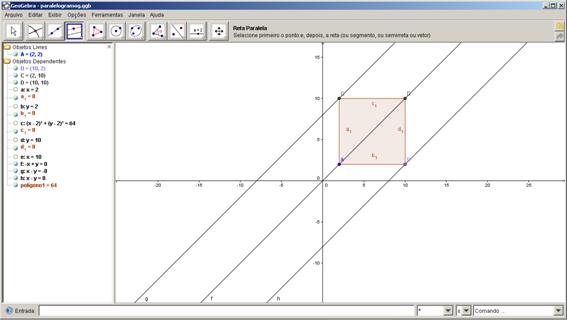

15) Construa uma reta paralela a reta “f”, que passe em C. Para isto, clique em e selecione a opção . Clique sobre a reta “f” e em seguida clique no ponto C. Esta será a reta “g”.

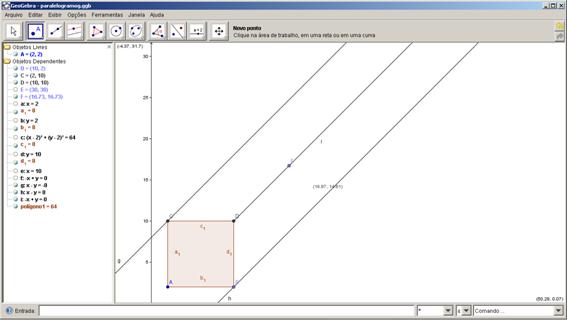

16) Construa uma reta paralela a reta “f”, que passe em B. Para isto, clique em e selecione a opção . Clique sobre a reta “f” e em seguida clique no ponto B. Esta será a reta “h”.

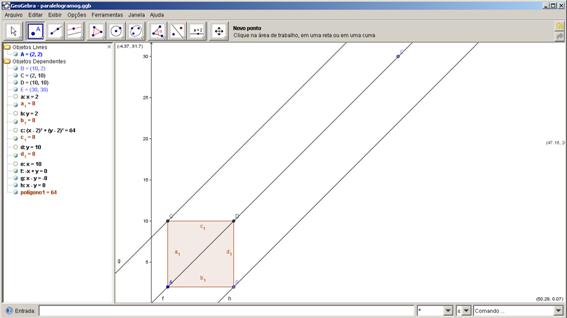

17) Construa um ponto a sobre a reta “f”, a direita do ponto D. Este ponto deve ser o mais distante possível do ponto D.

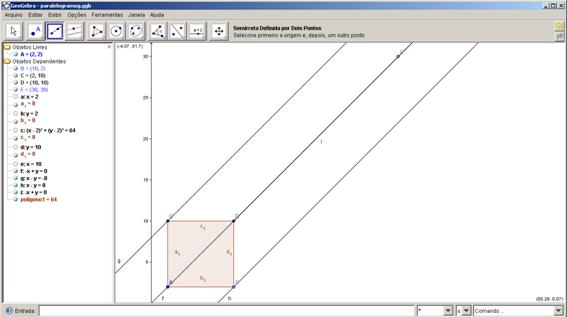

18) Construa uma semi-reta a partir do ponto D. Para isto clique em , clique no ponto D e depois no ponto E. Esta semi-reta, será chamada de “i”.

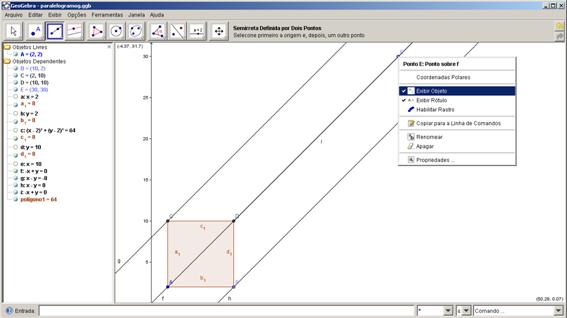

19) Esconda a reta “f” e o ponto E. Para isto, clique sobre cada um destes objetos com o botão direito do mouse e escolha a opção . Para esconder a reta “f” clique nesta a esquerda do ponto A.

20) Construa um ponto sobre a semi reta “i”. Para isto clique em e em seguida clique sobre esta semi-reta. Este ponto será chamado de F.

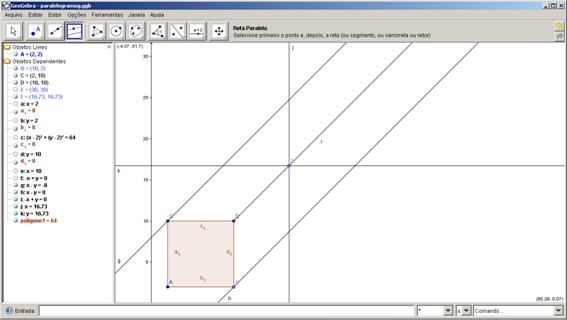

21) Construa uma reta paralela ao lado BD, que passem em F. Para isto, clique em e selecione a opção . Clique sobre o lado BD e em seguida clique no ponto F. Esta será a reta “j”.

22) Construa uma reta paralela ao lado CD, que passem em F. Para isto, clique em e selecione a opção . Clique sobre o lado CD e em seguida clique no ponto F. Esta será a reta “k”.

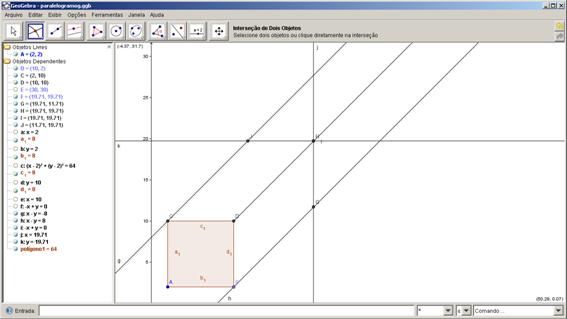

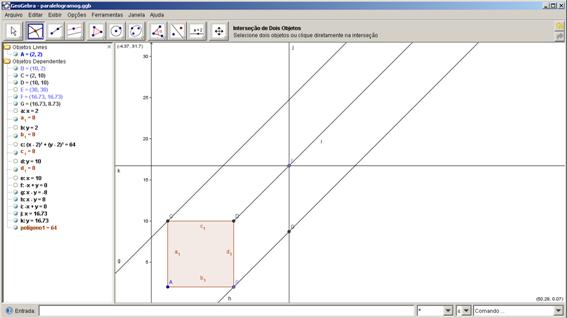

23) Faça a intersecção entre as retas “j” e “h”.

24) Faça a intersecção entre as retas “g” e “k”.

25) Esconda todas as retas e semi-reta. Para isto, clique sobre cada um destes objetos com o botão direito do mouse e escolha a opção .

26) Defina o polígono CJFD, selecionando a opção e em seguida . Clique exatamente sobre os pontos CJFD. Para fechar o polígono, é preciso clicar novamente no primeiro ponto clicado.

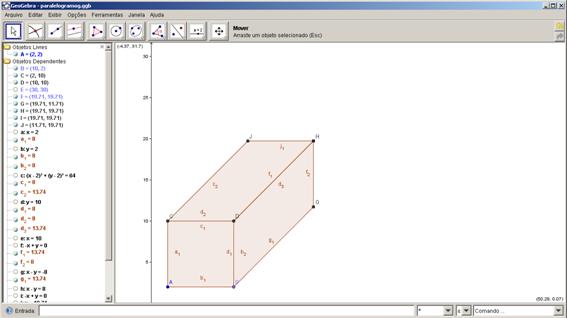

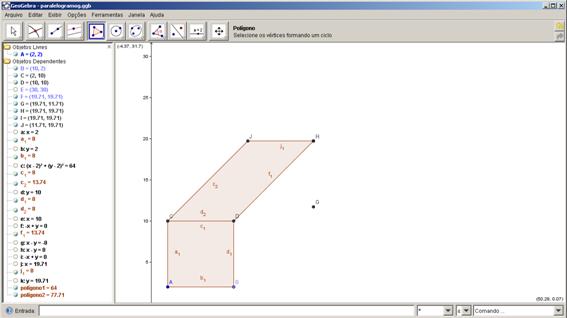

27) Defina o polígono BDFG, selecionando a opção e em seguida . Clique exatamente sobre os pontos BDFG. Para fechar o polígono, é preciso clicar novamente no primeiro ponto clicado.

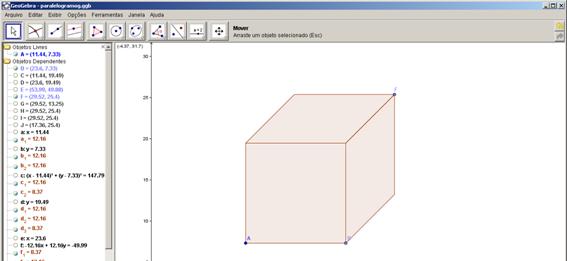

Deixe visível apenas os vértices que podem ser deslocados, que são A, B e F.

Tarefa a ser postada no ambiente no local onde consta Tarefa- Geogebra

Crie uma pasta nomeando-a com o Geogebra_teu_login, onde teu_login deve ser substituindo pelo teu login do no ambiente do curso. Na pasta criada coloque os arquivos resultantes da exportação de cada uma das atividades de 1 a 3 descritas abaixo. Quando tudo estiver pronto, comparte a pasta no formato ZIP ou RAR

Atividades

1. Construa as seguintes figuras geométricas planas: quadrado, losango, trapézio, triângulo, e indique para cada um destes os vértices, área, nome do polígono, tipo do polígono.
2. Construa uma caixa em forma de paralelepípedo.
3. Utilizando seus conhecimentos no GeoGebra e construa uma casa. Faça um plano no papel antes de iniciar o desenho da casa ou de outra construção.
